「Apigee ハイブリッドでAPIをデプロイしてみた」の記事シリーズの第2回になります。
本記事では、Helmを利用したApigee ハイブリッドのインストールとAPIのデプロイについて、ご紹介します。

【Google Cloud】第1回：Apigee ハイブリッドでAPIをデプロイしてみた～概要・GKE構築編～
【Google Cloud】第2回：Apigee ハイブリッドでAPIをデプロイしてみた～Helmでインストール・デプロイ編～　★本記事

Apigeeハイブリッドを構築するためのインストールツールについて

Apigeeハイブリッドを構築するためにはインストールツールを使用する必要があります。
以下2つがインストールツールとなります。

・Helm

・apigeectl

apigeectlについては、Apigee ハイブリッドバージョン 1.12 から非推奨となりました。

参考リンク

新規でApigeeハイブリッドを構築する場合はHelmを使用することが推奨されています。

Helmとは

Helmは、kubernetes環境におけるパッケージマネージャとして広く利用されるツールです。

個別のコンテナイメージをデプロイする方法とは異なり、Helmチャートと呼ばれるテンプレートを用いて、アプリケーションに必要なコンポーネントをまとめてデプロイ・管理することが可能です。

Helmを利用したApigee ハイブリッドのインストール

管理ワークステーションから以下のステップでApigee ハイブリッドをインストールしていきます。

前提

・構築を行うVMwareや管理ワークステーションについては、こちらの記事をご覧ください
・「パート1：プロジェクトと組織を設定する」の設定が完了していること
・Apigee ハイブリッドバージョン 1.11を使用して構築を実施

・Helm バージョン 3.15を使用して構築を実施　(Helm バージョン 3.10 以上が必須条件)

Helm チャートをダウンロード

・Helmのインストールを実施する

curl -LO https://get.helm.sh/helm-v3.15.0-linux-amd64.tar.gz

tar zxvf helm-v3.15.0-linux-amd64.tar.gz

・作業で必要なディレクトリ構成の準備する (今回は~/apigee-hybrid/helm-chartsとしているが、任意のディレクトリ名で良い)

mkdir -p apigee-hybrid/helm-charts

cd apigee-hybrid/helm-charts/

export APIGEE_HELM_CHARTS_HOME=$PWD

echo $APIGEE_HELM_CHARTS_HOME

・Helm チャートをローカルのストレージにコピーする

export CHART_REPO=oci://us-docker.pkg.dev/apigee-release/apigee-hybrid-helm-charts

export CHART_VERSION=1.11.1

helm pull $CHART_REPO/apigee-operator --version $CHART_VERSION --untar

helm pull $CHART_REPO/apigee-datastore --version $CHART_VERSION --untar

helm pull $CHART_REPO/apigee-env --version $CHART_VERSION --untar

helm pull $CHART_REPO/apigee-env --version $CHART_VERSION --untar

helm pull $CHART_REPO/apigee-redis --version $CHART_VERSION --untar

helm pull $CHART_REPO/apigee-telemetry --version $CHART_VERSION --untar

helm pull $CHART_REPO/apigee-virtualhost --version $CHART_VERSION --untar

apigee 名前空間の作成

・Apigeeハイブリッドの作業を行うスペースの作成する(NAMESPACEは任意の名前を設定する)/

kubectl create namespace NAMESPACE

サービスアカウントの作成

・サービスアカウントの作成を行う。作成する環境に合わせてコマンドを変更してください

本記事では検証目的のため、非本番環境用のサービスアカウントを作成する

本番環境の場合は、コンポーネントごとにサービスアカウントを作成することが推奨されているため、公式ドキュメントをご参照ください。

$APIGEE_HELM_CHARTS_HOME/apigee-operator/etc/tools/create-service-account \

  --env non-prod \

  --dir $APIGEE_HELM_CHARTS_HOME/apigee-datastore

・サービスアカウントを参照する必要のある他のディレクトリにサービスアカウントをコピーする

以下コマンド内のmy_project_id-apigee-non-prod.jsonは、ご自身の環境で発行されたファイルに置き換えてください。

cp $APIGEE_HELM_CHARTS_HOME/apigee-datastore/my_project_id-apigee-non-prod.json $APIGEE_HELM_CHARTS_HOME/apigee-telemetry/

cp $APIGEE_HELM_CHARTS_HOME/apigee-datastore/my_project_id-apigee-non-prod.json $APIGEE_HELM_CHARTS_HOME/apigee-org/

cp $APIGEE_HELM_CHARTS_HOME/apigee-datastore/my_project_id-apigee-non-prod.json $APIGEE_HELM_CHARTS_HOME/apigee-env/

TLS証明書の作成

・本記事では、検証目的のため、自己証明書を作成する

本番環境では、第三者機関で署名された正規の証明書を利用してください。

以下コマンド内のドメイン名「helm.example.com」は、ご自身の環境に置き換えてください。

検証目的のため、証明書の期限は任意です (本記事では1年で作成する例です)

openssl req  -nodes -new -x509 -keyout $APIGEE_HELM_CHARTS_HOME/apigee-virtualhost/certs/keystore.key -out APIGEE_HELM_CHARTS_HOME/apigee-virtualhost/certs/keystore.pem -subj '/CN='helm.example.com'' -days 365

オーバーライドの作成

・オーバーライド用のyamlファイルを作成する

構成する環境によりyamlファイルの中身が異なります。本記事では、検証目的のため、非本番環境用の設定例を記載しております。

本番環境用やWorkload Identityを利用する場合は、公式ドキュメントをご参照ください。

vi $APIGEE_HELM_CHARTS_HOME/overrides.yaml

▶yamlファイルを表示する◀

instanceID: "INSTANCE_ID"            ## インスタンスID

namespace: NAMESPACE                 ## namespace



gcp:

  projectID: PROJECT_ID              ## プロジェクトID

  region: REGION                     ## リージョン



k8sCluster:

  name: USER_CLUSTER_NAME            ## ユーザークラスター名

  region: REGION                     ## リージョン

org: ORG_NAME                        ## Apigee ハイブリッド組織のID



envs:

- name: ENVIRONMENT_NAME             ## 環境グループ名

  serviceAccountPaths:

  # Provide the path relative to the chart directory.

    synchronizer: NON_PROD_SERVICE_ACCOUNT_FILEPATH        ## サービスアカウントのパス

      # For example: "PROJECT_ID-apigee-non-prod.json"

    runtime: NON_PROD_SERVICE_ACCOUNT_FILEPATH             ## サービスアカウントのパス

      # For example: "PROJECT_ID-apigee-non-prod.json"

    udca: NON_PROD_SERVICE_ACCOUNT_FILEPATH                ## サービスアカウントのパス

      # For example: "PROJECT_ID-apigee-non-prod.json"



cassandra:

  hostNetwork: false

    # Set to false for single region installations and multi-region installations

    # with connectivity between pods in different clusters, for example GKE installations.

    # Set to true  for multi-region installations with no communication between

    # pods in different clusters, for example GKE On-prem, GKE on AWS, Anthos on bare metal,

    # AKS, EKS, and OpenShift installations.

    # See Multi-region deployment: Prerequisites

  replicaCount: 1

    # Use 1 for non-prod or "demo" installations and multiples of 3 for production.

    # See Configure Cassandra for production for guidelines.



ingressGateways:

- name: INGRESS_NAME              ##  Apigee Ingressゲートウェイ名

  replicaCountMax: 10

#  svcAnnotations:  # optional. If you are on AKS, see Known issue #260772383

#    SVC_ANNOTATIONS_KEY: SVC_ANNOTATIONS_VALUE



virtualhosts:

- name: ENVIRONMENT_GROUP_NAME    ## 環境グループ名

  selector:

    app: apigee-ingressgateway

    ingress_name: INGRESS_NAME    ## Apigee Ingressゲートウェイ名

  sslCertPath: PATH_TO_CERT_FILE  ## 生成した自己署名証明書ファイルのパス

  sslKeyPath: PATH_TO_KEY_FILE    ## 生成した自己署名 TLS 鍵のパス



mart:

  serviceAccountPath: NON_PROD_SERVICE_ACCOUNT_FILEPATH       ## サービスアカウントのパス

  # Provide the path relative to the chart directory.

  # For example: "PROJECT_ID-apigee-non-prod.json"



connectAgent:

  serviceAccountPath: NON_PROD_SERVICE_ACCOUNT_FILEPATH        ## サービスアカウントのパス

  # Provide the path relative to the chart directory.

  # Use the same service account for mart and connectAgent

    # For example: "PROJECT_ID-apigee-non-prod.json"



logger:

  enabled: true

        # enabled by default

        # See apigee-logger in Service accounts and roles used by hybrid components.

  serviceAccountPath: NON_PROD_SERVICE_ACCOUNT_FILEPATH         ## サービスアカウントのパス

  # Provide the path relative to the chart directory.

  # For example: "PROJECT_ID-apigee-non-prod.json"



metrics:

  serviceAccountPath: NON_PROD_SERVICE_ACCOUNT_FILEPATH         ## サービスアカウントのパス

  # Provide the path relative to the chart directory.

  # For example: "PROJECT_ID-apigee-non-prod.json"



udca:

  serviceAccountPath: NON_PROD_SERVICE_ACCOUNT_FILEPATH         ## サービスアカウントのパス

  # Provide the path relative to the chart directory.

  # For example: "PROJECT_ID-apigee-non-prod.json"



watcher:

  serviceAccountPath: NON_PROD_SERVICE_ACCOUNT_FILEPATH         ## サービスアカウントのパス

  # Provide the path relative to the chart directory.

  # For example: "PROJECT_ID-apigee-non-prod.json"

Synchronizer アクセスの有効化

・Google Cloudユーザーアカウントに「roles/apigee.admin」が割り当てられているか確認する

gcloud projects get-iam-policy ${PROJECT_ID}  \

  --flatten="bindings[].members" \

  --format='table(bindings.role)' \

  --filter="bindings.members:your_account_email"

・権限がない場合は以下コマンドで権限を付与する

gcloud projects add-iam-policy-binding ${PROJECT_ID} \

  --member user:your_account_email \

  --role roles/apigee.admin

・gcloud認証情報の取得する

export TOKEN=$(gcloud auth print-access-token)

echo $TOKEN

・Synchronizerアクセスを有効にする

gcloud iam service-accounts list --project ${PROJECT_ID} --filter "apigee-synchronizer"

・Synchronizerに必要な権限の有効化する

curl -X POST -H "Authorization: Bearer ${TOKEN}" \

  -H "Content-Type:application/json" \

  "https://apigee.googleapis.com/v1/organizations/${ORG_NAME}:setSyncAuthorization" \

   -d '{"identities":["'"serviceAccount:apigee-synchronizer@${ORG_NAME}.iam.gserviceaccount.com"'"]}'

・APIを呼び出し、サービスアカウントのリストを取得する

curl -X GET -H "Authorization: Bearer $TOKEN" \

  -H "Content-Type:application/json" \

  "https://apigee.googleapis.com/v1/organizations/${ORG_NAME}:getSyncAuthorization"

  >> {

  >>   "identities": [

  >>     "serviceAccount:apigee-non-prod@sts-am-rd.iam.gserviceaccount.com"

  >>   ],

  >>   "etag": "BwYZGy9Z5HI="

  >> }

cert-manager のインストール

・Anthos オンプレミス -（VMware）では不要なため未実施

参考リンク

Apigee ハイブリッド CRD のインストール

・ドライランを実行する

kubectl apply -k  apigee-operator/etc/crds/default/ --server-side --force-conflicts --validate=false --dry-run=server

・インストールを実行する

kubectl apply -k  apigee-operator/etc/crds/default/ \

  --server-side \

  --force-conflicts \

  --validate=false

クラスタの準備状況を確認

・kubectlのコンテキストを確認する

kubectl config current-context

・出力されてた内容が今回インストールしているユーザークラスター名と一致しない場合、以下コマンドでコンテキストを設定する

gcloud container clusters get-credentials $CLUSTER_NAME \

--zone $CLUSTER_LOCATION \

--project $PROJECT_ID

・cluster-checkディレクトリの作成

mkdir $APIGEE_HELM_CHARTS_HOME/cluster-check

・apigee-k8s-cluster-ready-check.yamlを作成する

vi $APIGEE_HELM_CHARTS_HOME/cluster-check/apigee-k8s-cluster-ready-check.yaml

▶yamlファイルを表示する◀


apiVersion: v1

kind: ServiceAccount

metadata:

  name: apigee-k8s-cluster-ready-check

---

apiVersion: batch/v1

kind: Job

metadata:

  name: apigee-k8s-cluster-ready-check

spec:

  template:

    spec:

      hostNetwork: true

      serviceAccountName: apigee-k8s-cluster-ready-check

      containers:

        - name: manager

          image: gcr.io/apigee-release/hybrid/apigee-operators:1.11.1

          command:

            - /manager

          args:

          - --k8s-cluster-ready-check

          env:

          - name: POD_IP

            valueFrom:

              fieldRef:

                fieldPath: status.podIP

          securityContext:

            runAsGroup: 998

            runAsNonRoot: true

            runAsUser: 999

      restartPolicy: Nev

・テストを実行する

kubectl apply -f $APIGEE_HELM_CHARTS_HOME/cluster-check/apigee-k8s-cluster-ready-check.yaml

・Kubernetes Job のステータスを確認する

kubectl get pods | grep apigee-k8s-cluster-ready-check

  >> apigee-k8s-cluster-ready-check-62ltd        0/1     Error     0          54s

  >> apigee-k8s-cluster-ready-check-qcthq        0/1     Error     0          74s

本記事のように、Errorとなった場合は、PodのKubernetesログを確認して原因を特定してください。

kubectl logs apigee-k8s-cluster-ready-check-62ltd

 >> {"level":"error","ts":1716455313.7790627,"caller":"clusterreadycheck/check.go:88","msg":"Name: Cassandra DNS Check, TroubleShooting link: https://link-to-troubleshooting, Error: DNS resolution was successful but IP doesn't match POD IP","controller":"PreInstallCheck","stacktrace":"edge-internal.git.corp.google.com/k8s-controllers.git/provisioning/controllers/clusterreadycheck.Verify\n\t/go/src/edge-internal/k8s-controllers/provisioning/controllers/clusterreadycheck/check.go:88\nmain.main\n\t/go/src/edge-internal/k8s-controllers/provisioning/main.go:241\nruntime.main\n\t/usr/local/go/src/runtime/proc.go:267"}

ログにて「Error: DNS resolution was successful but IP doesn’t match POD IP」が出力されており、シングルリージョンで構築を進めているため、今回のケースは無視して問題ない内容 (参考リンク)

・クリーンアップする

kubectl delete -f $APIGEE_HELM_CHARTS_HOME/cluster-check/apigee-k8s-cluster-ready-check.yaml

Apigee ハイブリッドのインストール

・以下コンポーネントをインストールしてい

・Apigee オペレーター（値1：operator　値2：apigee-operator　NAMESPACE：apigee-system）

・Apigee データストア（値1：datastore　値2：apigee-datastore　NAMESPACE：apigee）

・Apigee テレメトリー（値1：telemetry　値2：apigee-telemetry　NAMESPACE：apigee）

・Apigee Redis（値1：redis　値2：apigee-redis　NAMESPACE：apigee）

・Apigee Ingress Manager（値1：”ORG_NAME”　値2：apigee-org　NAMESPACE：apigee）

・Apigee 組織（値1：”ENV_NAME”　値2：apigee-env　NAMESPACE：apigee）

※コマンドに—set env=ENV_NAMEを追加

・Apigee 環境（値1：”ENV_GROUP_NAME”　値2：apigee-virtualhost　NAMESPACE：apigee）

※コマンドに—set envgroup=ENV_GROUP_NAMEを追加

・ドライランを実行する

helm upgrade 値1 値2/ \

  --install \

  --namespace NAMESPACE \

  --atomic \

  -f overrides.yaml \

  --dry-run

・インストールを実行する

helm upgrade 値1 値2/ \

  --install \

  --namespace NAMESPACE \

  --atomic \

  -f overrides.yaml

APIのデプロイ

Google CloudからAPIをデプロイし呼び出してみる

今回は検証目的のため、デフォルトのKubernetes Serviceを使用して確認しますが、本番環境の場合は、公式ドキュメントを参照し、独自のKubernetes Serviceを作成することを推奨します.。

Apigee IngressサービスのIPを確認

・Apigee Ingressサービスの外部IPを確認する

kubectl get svc -n apigee -l app=apigee-ingressgateway

  >> NAME                 TYPE          CLUSTER-IP  EXTERNAL-IP  PORT(S)  AGE

  >> ingressgateway_name  LoadBalancer  xxx.xxx.xxx.xxx  xxx.xxx.xxx.xxx       15021:31971/TCP,443:32696/TCP   14h

ヘルスチェック

・先ほど確認したApigee Ingressサービスの外部IPを使用してヘルスチェックを実行

curl -H 'User-Agent: GoogleHC/' https://helm.example.com/healthz/ingress -k --resolve "helm.example.com:443:xxx.xxx.xxx.xxx"

  >> Apigee Ingress is healthy

APIプロキシをデプロイ

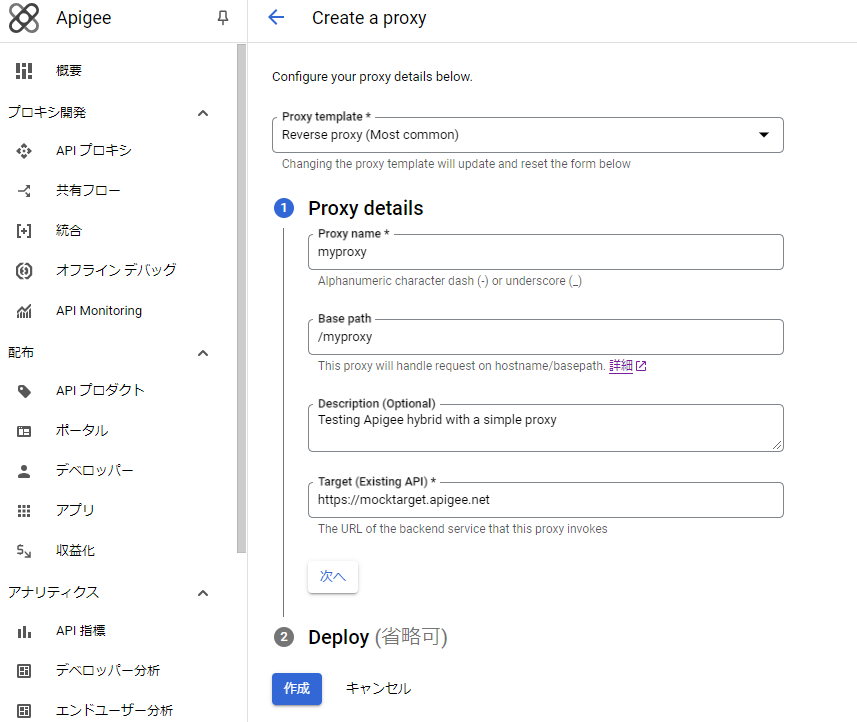

・Google CLoud上からtest用のAPIをプロキシを作成する。

Proxy nameは任意の名前

Base Pathは、URLのパスとなるものを入力

Targetは、APIの実態となるターゲットのエンドポイントを入力

・APIが作成された。

・デプロイしたいApigee環境を指定してAPIをデプロイする。

Environmentはご自身の環境に合わせてご選択ください。

本番環境用や検証環境用などの用途に合わせてご用意いただくと良いと思います。

・APIがデプロイされた。

APIプロキシの呼び出し

・管理ワークステーションからデプロイしたAPIを呼び出す

curl  -H Host:helm.example.com --resolve helm.example.com:$INGRESS_PORT:192.168.100.183　https://helm.example.com:443/myproxy -k

  >> Hello, Guest!

・Apigeeを構築したVMからAPIを呼び出す

まとめ

本記事では、Helmを利用してApigee ハイブリッドのインストールとAPIのデプロイについて、ご紹介いたしました。
Kubernetesを既にご利用の方については、馴染みのあるHelmが利用が可能なことと思います。
Helmの利用が推奨されているため、本記事の手順がご参考になれば幸いです。

2024年7月23日【Google Cloud】第2回：Apigee ハイブリッドでAPIをデプロイしてみた～Helmでインストール・デプロイ編～

: Category Google Cloud

Recommendation オススメ記事

: 2023年9月5日 Google Cloud 【Google Cloud】Looker Studio × Looker Studio Pro × Looker を徹底比較！機能・選び方を解説

: 2023年8月24日 Google Cloud 【Google Cloud】Migrate for Anthos and GKEでVMを移行してみた（1：概要編）

: 2022年10月10日 Google Cloud 【Google Cloud】AlloyDB と Cloud SQL を徹底比較してみた！！(第1回：AlloyDB の概要、性能検証編)

Categorys

Tags

【Google Cloud】第2回：Apigee ハイブリッドでAPIをデプロイしてみた～Helmでインストール・デプロイ編～

Popular tags

Apigeeハイブリッドを構築するためのインストールツールについて

Helmとは

Helmを利用したApigee ハイブリッドのインストール

前提

Helm チャートをダウンロード

apigee 名前空間の作成

サービスアカウントの作成

TLS証明書の作成

オーバーライドの作成

Synchronizer アクセスの有効化

cert-manager のインストール

Apigee ハイブリッド CRD のインストール

クラスタの準備状況を確認

Apigee ハイブリッドのインストール

APIのデプロイ

Apigee IngressサービスのIPを確認

ヘルスチェック

APIプロキシをデプロイ

APIプロキシの呼び出し

まとめ

関連コンテンツ

【Google Cloud】第1回：Apigee ハイブリッドでAPIをデプロイしてみた～概要・GKE構築編～

2024年7月23日【Google Cloud】第2回：Apigee ハイブリッドでAPIをデプロイしてみた～Helmでインストール・デプロイ編～

Recommendation オススメ記事

新着記事

Categories

Tags

STSエンジニアリングマガジン「サイタル」

【Google Cloud】第2回：Apigee ハイブリッドでAPIをデプロイしてみた～Helmでインストール・デプロイ編～

Popular tags

SHARE

目次

Apigeeハイブリッドを構築するためのインストールツールについて

Helmとは

Helmを利用したApigee ハイブリッドのインストール

前提

Helm チャートをダウンロード

apigee 名前空間の作成

サービスアカウントの作成

TLS証明書の作成

オーバーライドの作成

Synchronizer アクセスの有効化

cert-manager のインストール

Apigee ハイブリッド CRD のインストール

クラスタの準備状況を確認

Apigee ハイブリッド のインストール

APIのデプロイ

Apigee IngressサービスのIPを確認

ヘルスチェック

APIプロキシをデプロイ

APIプロキシの呼び出し

まとめ

関連コンテンツ

【Google Cloud】第1回：Apigee ハイブリッドでAPIをデプロイしてみた～概要・GKE構築編～

2024年7月23日 【Google Cloud】第2回：Apigee ハイブリッドでAPIをデプロイしてみた～Helmでインストール・デプロイ編～

Recommendation オススメ記事

新着記事

Categories

Tags

STSエンジニアリングマガジン 「サイタル」

Apigee ハイブリッドのインストール

2024年7月23日【Google Cloud】第2回：Apigee ハイブリッドでAPIをデプロイしてみた～Helmでインストール・デプロイ編～

STSエンジニアリングマガジン「サイタル」
